室內光纜怎么布線 光纜材料有什么特殊要求

　　前言：在室內光纜設計過程中，光纖線和加強部件的采用和制定相對來說較為簡單，一定要充分考慮到使用的方便快捷，干式無油膏。用作防護單元的各種保護套材質則性能指標各異，應先要確認性能指標的符合性，次之要充分考慮生產成本的合理性，與此同時也需要能夠滿足易于加工的可行性，故此采用適宜的保護套材質變成了極為關鍵性的步驟。

　　室內光纜的制定結構性能指標上應對不同的區域能夠滿足不同的的標準需求。如歐洲市場需求的IEC-60794，美國市場需求的ICEA-596或BellcoreGR-409,以及中國市場需求的YD/T1258，能夠滿足標準中所需求的機械性能測試、溫度循環測試和別的阻燃及煙氣毒性等指標。

　　尤其是室內環境性能指標上比如說耐高低溫、耐油、耐磨性、耐腐蝕、超柔等性能指標，這些特有的需求是常規性意義上的PVC和LSZH聚烯烴所達不到的，下面歐孚光電結合光纜的性能指標需求介紹幾種特有用途的材質，也具體分析一下子各有的優缺點，供大家參考。

　　1、尼龍緊套料PA12

　　（1） 尼龍緊套料PA12介紹

　　PA12的學名為聚十二內酰胺，又稱尼龍12。其聚合的基本原料是丁二烯，可依賴于石油化工，是半結晶熱塑性材料。

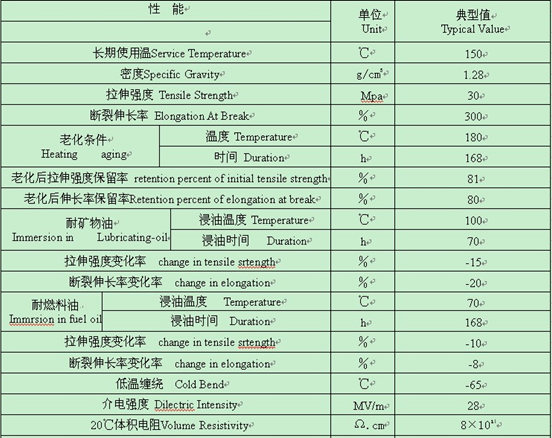

　　（2） 物性數據表

　　（3） 性能特點

　　PA12吸水率很低，其性能隨濕度改變產生的變化小，尤其是模具成型中變化極小。在室溫或零下的低溫狀態下，PA12具有優異的抗沖擊力和抗缺口沖擊力。PA12具有良好的抗脂、油、燃料、液壓機液體、溶劑和鹽溶液等性能，化學穩定性比較優越。PA12具有杰出的抗應力斷裂能力，包括拉伸和壓縮，在高頻循環負載下有杰出的耐老化性。它的流動性很好，收縮率在0.2%到1.0%之間，加入了添加劑（穩定劑、增塑劑、增強劑、填充料等）經過改性后的PA12能適合光纖緊包薄壁高速擠出。根據產品需要，可選擇達到UL94 V-0級別的阻燃PA12。

　?。?） 擠出設備及工藝

　　螺桿：推薦采用螺桿長徑比：≥25：1；壓縮比：2.5：1~3.0：1，為得到良好的熔融塑化效果，建議使用45mm以上擠塑機。

　　（5） 尼龍緊套光纖的結構性能及典型應用

　　尼龍屬于半結晶材料，所以在常溫及高低溫下都具有優異的穩定性，其耐溫范圍可達到-45℃~105℃，在此范圍內都只有極小的變化,在溫度循環試驗條件相對比較苛刻的條件下，采用尼龍作為緊套保護層肯定是首選。

　　2、低煙無鹵阻燃熱塑性聚氨酯彈性體護套料（TPU）

　　（1） 產品介紹

　　低煙無鹵阻燃熱塑性聚氨酯彈性體護套料具有極好的韌性、耐磨性、耐油性、低溫柔韌性、彈性以及熱穩定性，可廣泛應用于要求柔軟、耐磨、耐油等的通訊野戰光纜、風力發電控制纜、船用電纜、動力電纜、機車電纜、汽車電纜、勘探電纜等具有優異的機械性能和耐化學品性能。它具有良好的加工性能，擠出后表面非常細膩，同時具有杰出的耐油性、耐磨性及耐霉性，廣泛應用在通訊野戰光纜、電線電纜、、鐵道、汽車等領域。材料符合ROHS指令要求.

　　（2） 物性數據表

　　（3） 擠出設備及工藝

　　螺桿：推薦采用螺桿長徑比：25：1；壓縮比：2.0：1，為得到良好的熔融塑化效果，建議使用45mm以上擠塑機。

　　低煙無鹵阻燃熱塑性聚氨酯彈性體具有良好的加工工藝性能，采用普通的擠出機和工藝即可獲得優良的擠出效果。

　　3、低煙無鹵阻燃彈性體護套料（TPEE）

　　（1）低煙無鹵阻燃彈性體護套料介紹

　　TPEE（熱塑性聚酯彈性體）是含有聚酯硬段和聚醚軟段的嵌段共聚物。其中聚醚軟段和未結晶的聚酯形成無定形相聚酯硬段部分結晶形成結晶微區，起物理交聯點的作用。TPEE具有橡膠的彈性和工程塑料的強度；軟段賦予它彈性，使它象橡膠；硬段賦予它加工性能，使它象塑料；與橡膠相比，它具有更好的加工性能和更長的使用壽命；與工程料相比，同樣具有強度高的特點，而柔韌性和動態力學性能更好。

　　TPEE具有極佳的耐油性，在室溫下能耐大多數極性液體化學介質(如酸、堿、胺二醇類化合物)，但對鹵代烴(氟里昂除外)及酚類的作用卻無能為力，其耐化學品的能力隨其硬度的提高而提高。TPEE對大多數有機溶劑、燃料及氣體的抗溶脹性能和抗?jié)B透性能是好的。

　　TPEE具有優異的耐熱性能，硬度越高，耐熱性越好；TPEE在110～140℃連續加熱10h基本不失重，在160℃和180℃分別加熱10h，失重僅為0.05%和0.1%，因而TPEE的使用溫度非常高，短期使用溫度更高，能適應汽車生產線上的烘漆溫度(150～160℃)，并且它在高低溫下機械性能損失小。TPEE在120℃以上使用，其拉伸強度遠遠高于TPU此外TPEE還具有出色的耐低溫性能，TPEE脆點低于-70℃并且硬度越低，耐寒性越好，大部分TPEE可在-40℃下長期使用。由于TPEE在高、低溫時表現出的均衡性能，它的工作溫度范圍非常寬，可在-60～200℃使用。

　　TPEE的硬度范圍寬，可在邵氏35D-80D范圍內變化，結構強度為硫化橡膠的2-6倍，具有耐磨、耐曲撓、耐油等優點。相對密度為1.2左右，機械強度好，拉伸強度大于30Mpa，彈性為工程塑料的3-6倍，彎曲強度、拉伸強度、撕裂強度分別為天然橡膠的6-12倍、2-6倍、2-10倍。在低溫下，彈性恢復性好，低溫缺口沖擊強度比TPU和PA11還要好。

　　（2）物性數據表

　　（3）產品性能特點：優異的阻燃性和出色的耐高低溫性（-60℃-+150℃）、高度耐油性、耐候性、優異的抗蠕變性和耐疲勞性、極好的低溫柔韌性和低的摩擦表面、良好的耐水解性等。

　　（4）應用領域：主要用于軟管護套、電線、通信光纜、電纜護套、薄壁絕緣電子線、機車線、地鐵、艦船等要求安全性要求更高的應用領域。

　　4、FEP耐高溫阻燃護套材料

　　（1）室內光纜中會遇到各種各樣耐高低溫的使用條件，尤其是在耐高溫超過125℃的時候，通常首先必須考慮使用耐高溫光纖，其次就是解決光纜外護套在高溫條件下的穩定性。

　　在眾多耐高溫護套材料中，具有較高性能的含氟塑料是首選的材料，其中以FEP（聚全氟乙丙烯）和PVDF（聚偏氟乙烯）為代表，因為這兩款材料具有比較好的加工性能。下面主要介紹一下FEP材料。

　　FEP結晶熔化點為580F，密度為2.15g/CC（克/立方厘米），它是一種軟性塑料，其拉伸強度、耐磨性、抗蠕變性低于許多工程塑料。它是化學惰性的，在很寬的溫度和頻率范圍內具有較低的介電常數（2.1）。該材料不引燃，可阻止火焰的擴散。它具有優良的耐候性，摩擦系數較低，從低溫到392F均可使用。

　　（2）FEP性能特點

　　聚全氟乙丙烯FEP又叫F-46，是四氟乙烯和六氟丙烯的聚合物，六氟丙烯的含量約15%左右，是聚四氟乙烯的改性材料。F－46樹脂材料的耐熱性能僅次于聚四氟乙烯，能在－85－+200℃的溫度范圍內連續用到。即使在－200℃和+260℃的極限情況下，其性能指標也不會惡化，還可以短期內用到。F－46樹脂材料的熱分解環境溫度大于熔點環境溫度，在400℃以上才出現明顯的熱分解。

　　（3）FEP生產加工要點

　　F－46有著較好的生產加工工藝性能。可使用常見的擠出法包覆電線電纜的絕緣層。以便準確設計構思擠出機和模具加工，操縱和了解F－46樹脂材料的生產加工條件，首先應了解F－46的流變性能。F－46在390℃環境溫度下剪切應力與剪切速率的相互關系。其粘度μA隨剪切速率加而下降。F－46的臨界剪切速率，要是剪切速率超過此數值，馬上會導致塑料制品流動的下均勻，最后使工業制品表面層粗糙，無光澤和起層。

　　（4）擠出螺桿參數

　　F－46的擠出機，通常使用單頭全螺紋、等距、突變壓縮型螺桿。為確保F－46樹脂材料的完全塑化，螺桿的均化區長度，常見占螺桿全長的25%左右；螺桿頂端呈圓錐形，以預防樹脂材料的停滯和溶解。

　　長徑比L/D：20：1；螺距：1D；壓縮比：h1/h23：1

　　（5）聚全氟乙丙烯FEP在電線電纜中的應用領域

　　聚全氟乙丙烯樹脂材料有著與聚四氟乙烯相似的特性，又有熱塑性塑料制品的優良生產工藝，以至于使之變?yōu)槿〈鬯姆蚁┑闹匾牧?。F－46在電線電纜生產加工中廣泛應用于高溫高頻下用到的電子設備傳輸線，電子計算機內部的連接線，航空宇宙用電線，及其他特種用途安裝線、油礦測井電纜、潛油電機繞組線、微電機引出線等等。

　　結語：以上幾種新型材料逐漸在室內光纜中得到應用領域，除尼龍緊套料外，其余幾種保護套料有著相同特點：環保阻燃、耐高低溫；有著優良的柔韌性、易加工性，同時有著優良的機械性能和耐溫性能，而且不需要經過輻照交聯，所以這些材料在室內光纜的行業中有著明顯的企業競爭優勢，應用領域也會越來越廣泛。
