光纖光纜的色譜順序是怎么樣的呢？

目前，光纜內的光纖和光纖套管的顏色一般采用全色譜識別，在不影響識別的情況下允許使用本色。

一、套管色譜與套管內光纖色譜

一般地，光纜內的套管色譜排列和套管內光纖的色譜排列情況如下所示：

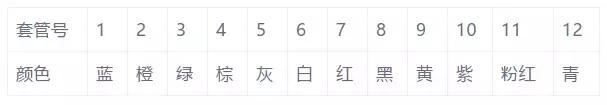

松套管中光纖的色譜排列（國際光纖色譜）

注意

a、松套管中光纖不足12芯時，色譜從1號起連續取用。

b、標準色譜中，6號白色可以用自然色代替，稱為標準色譜W。

c、可按照客戶要求的色譜生產。

2、層絞式光纜中松套管色譜排列

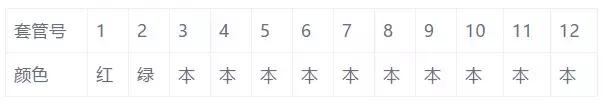

領示色譜

a、領示色譜纜芯里含有填充繩時，填充繩緊靠紅靠排列，有特殊要求除外。

b、領示色譜纜芯里只有一根套管時，該套管一般為綠色，有特殊要求除外。

全色譜

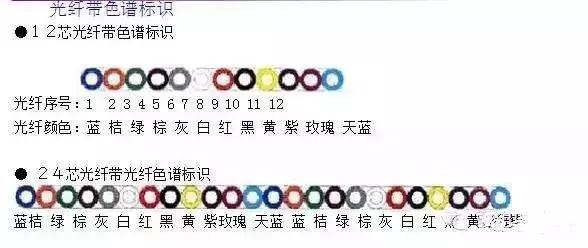

二、光纖帶色譜標識

BELLCORE的國標纖芯順序?yàn)?

藍、橙、綠、棕、灰、白、紅、黑、黃、紫、粉紅、青；（橙也稱為桔）

色標要符合孟塞爾色標，這也是全球最全面執行的色標排列.

國標全色譜：藍、橙、綠、棕、白、紅、黑、黃、紫、粉紅、青。松套管序和這一樣。

三、光纜線序色譜排列光纖色譜

光纜線序色譜排列光纖色譜1# -12#一般是藍、桔、綠、棕、灰、白、紅、黑、黃、紫、粉紅、淺綠。 如果光纜小于12D，用一根束管就可裝下，也叫中心束管式；

如果光纜需要光纖大于12D，就必須用到二根以上的束管，起始束管一般為紅色，其次是綠色，接下來按順序是白1、白2、白3...，

如果是144D就用12根束管，每根束管12D，這種光纜由于是多根束管絞在一起做成的，也叫層絞式光纜。

當然有的廠家還用帶狀光纖，12根光纖并成一排作為一組，色譜排列一樣。

應該是紅頭綠尾，先內后外，先熔大芯數，后熔小芯數........

目前國內的光纖束狀光纖只能做到288芯，一般生產廠家的排列順序是從能層向外層數。再大芯數只能是帶狀的了。

國標纖芯順序?yàn)椋核{(lán)、橙、綠、棕、灰、白、紅、黑、黃、紫、粉紅、青、本色；松套管序?yàn)椋杭t起白止。

四、例子

線序?yàn)?/p>

藍、桔(橙) 、綠 、棕 、灰 、白 、紅 、黑 、黃、 紫 、粉紅、 青（天藍）

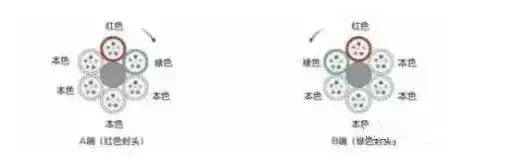

每盤光纜兩端分別有端別識別標志；面向光纜看，在松套管序號順時針排列為A端，反之為B端；A端標志為紅色，B端標志為綠色。

24芯纜

多為藍 桔 綠 棕 白管其中白管無光芯,是保護管,其余4管每管6芯,管色為領示色，

1- 6芯依次為藍管內的 藍、橙、綠、棕、灰、白

7-12芯依次為桔管內的 藍、橙、綠、棕、灰、白

13-18芯依次為綠管內的 藍、橙、綠、棕、灰、白

19-24芯依次為棕管內的 藍、橙、綠、棕、灰、白

48芯纜

多為藍 桔 綠 棕 白管,其中白管無光芯,是保護管,其余4管每管12芯,管色為領示色

1-12 芯依次為藍管內:藍、橙、綠、棕、灰、白、紅、黑、黃、紫、粉紅、青

13-24 芯依次為桔管內:藍、橙、綠、棕、灰、白、紅、黑、黃、紫、粉紅、青

25-36 芯依次為綠管內:藍、橙、綠、棕、灰、白、紅、黑、黃、紫、粉紅、青

37-48 芯依次為棕管內:藍、橙、綠、棕、灰、白、紅、黑、黃、紫、粉紅、青
