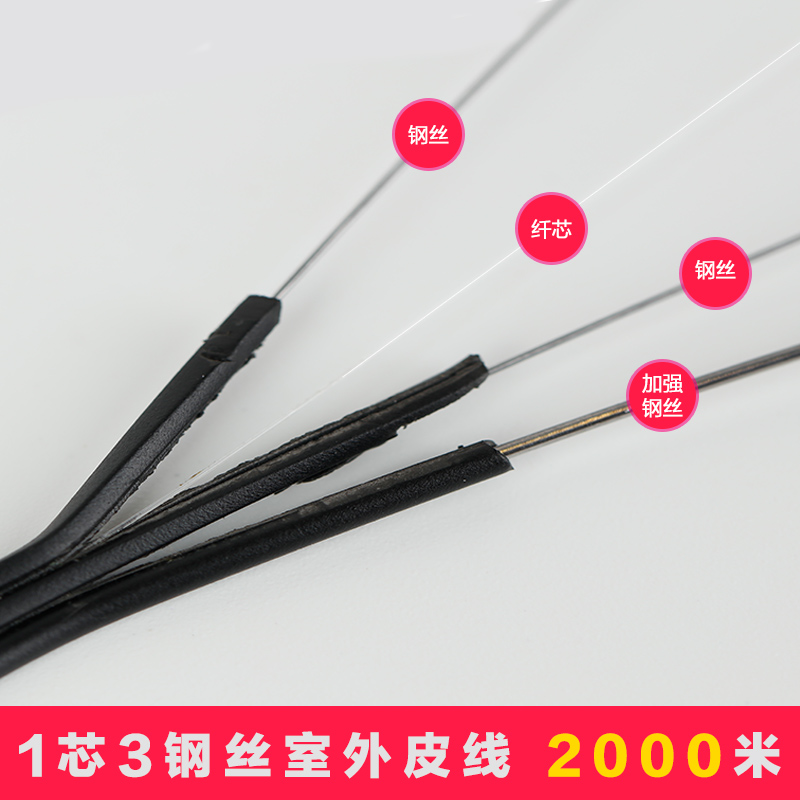

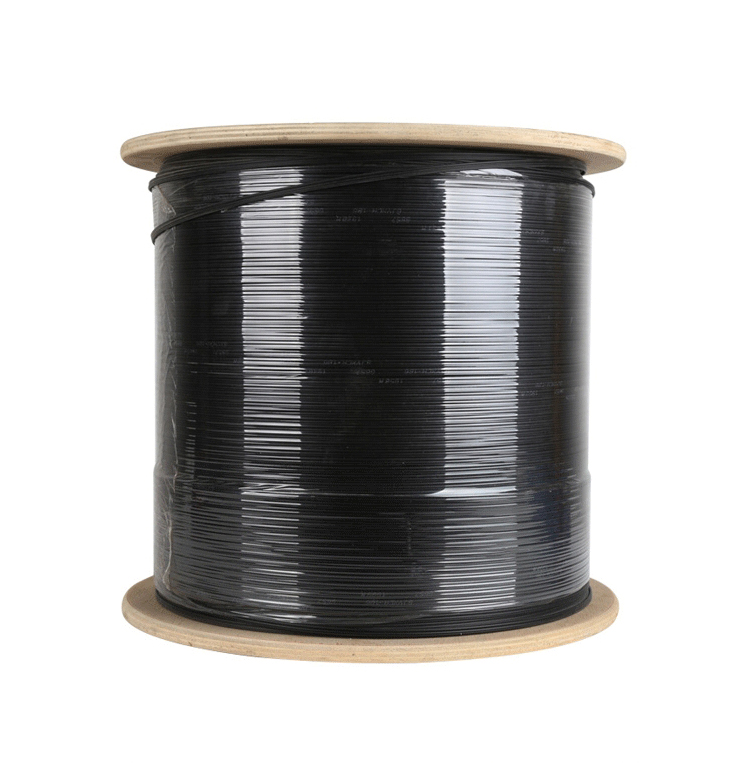

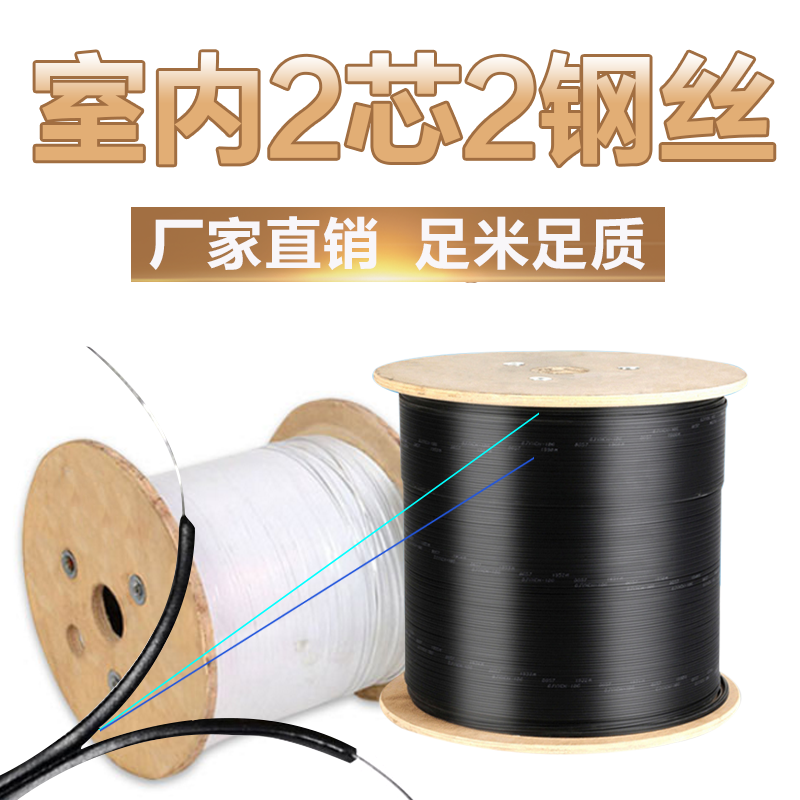

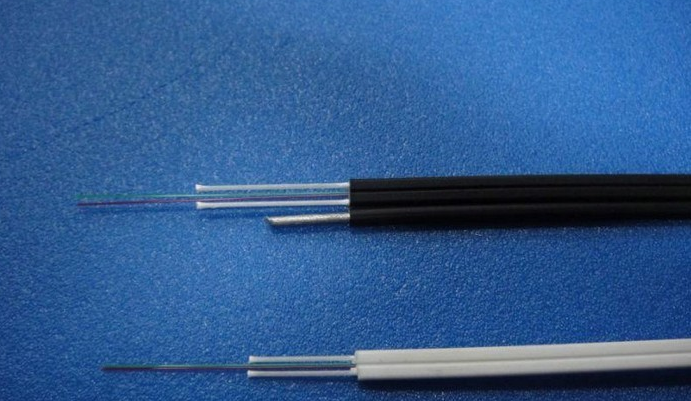

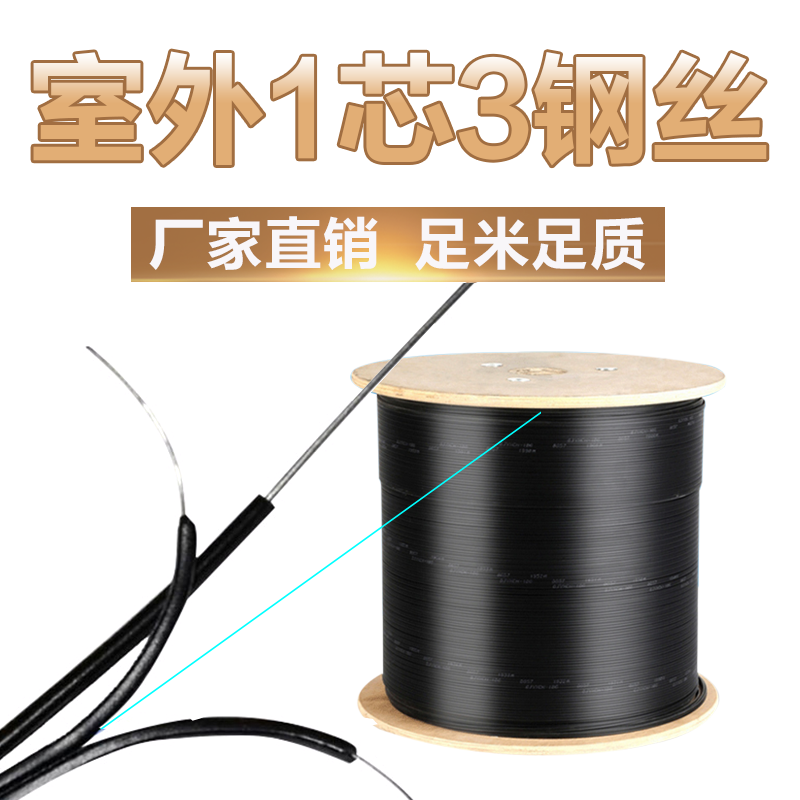

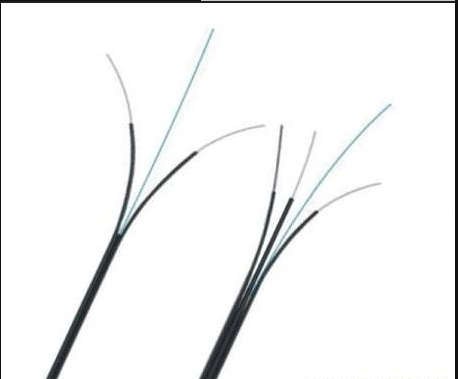

　　在國內光纖接入市場良好的發展的情況下，光纖接入已成為光通信領域中的熱點。在光纖接入工程中，靠近用戶的室內布線是最為復雜的環節，常規室內光纜的彎曲性能、抗拉性能已不能滿足FTTH（光纖到戶）室內布線的需求，皮線光纜應需而生，特別是在數字化、網絡化安防時代，皮線光纜的需求越高。皮線光纜俗稱室內懸掛式布線光纜，一些在200米-2公里左右的布線可以采用皮線光纜布線。

　　皮線光纜施工步驟

　　一、架空支撐件布纜

　　1.確定皮線光纜的敷設路由，并勘察路由上是否存在可利用的用于已敷設室外皮線光纜的支撐件，一般每個支撐件可固定8根室外皮線光纜。

　　2.根據裝置牢固、間隔均勻、有利于維修的原則選擇支撐件及其安裝位置。

　　3.分離室外皮線光纜的吊線，并將吊線扎縛在S固定件上，然后拉掛在支撐件上，當需敷設的皮線光纜長度超過100米時，宜選擇從中間點位置開始布放。

　　4.采用緊箍鋼帶與緊箍夾將緊箍拉鉤固定在電桿上；采用膨脹螺絲與螺釘將C型拉鉤固定在外墻面上，對于木質外墻可直接將環型拉鉤固定在上面。

　　5.在整個布纜過程中應嚴禁踩踏或卡住室外皮線光纜，如發現室外皮線光纜有損傷，需考慮重新敷設。

　　6.室外皮線光纜與其他線纜交叉處應使用纏繞管進行包扎保護。

　　7.用縱包管包扎室外皮線光纜吊線與S固定件扎縛處的余長皮線光纜。

　　二、沿建筑物外墻、室外釘固布纜

　　1.選擇皮線光纜釘固路由，一般皮線光纜宜釘固在隱蔽且人手較難觸及的墻面上。

　　2.在室內釘固皮線光纜應采用卡釘扣；在室外釘固室外皮線光纜應采用螺釘扣。

　　3.在安裝釘固件的同時，可將皮線光纜固定在釘固件內，由于卡釘扣和螺釘扣都是通過夾住皮線光纜外護套進行固定的，因此在施工中應注意一邊目視檢查，一邊進行皮線光纜的固定，必須確保皮線光纜無扭曲，且釘固件無擠壓在皮線光纜上的現象發生。

　　4.在墻角的彎角處，皮線光纜需留有一定的弧度，從而保證皮線光纜的彎曲半徑，并用套管進行保護。嚴禁將皮線光纜貼住墻面沿直角彎轉彎。

　　5.采用釘固布纜方法時，需特別注意皮線光纜的彎曲、絞結、扭曲、損傷等現象。

　　6.皮線光纜布放完畢后，需全程目視檢查皮線光纜，確保皮線光纜上沒有外力的產生。

　　7.皮線光纜在戶外采用沿建筑物外墻、室外釘固敷設時，應將皮線光纜的鋼絞線適當收緊承受拉力，拉伸力不應超過皮線光纜的額定拉伸力值，并按要求固定鋼絞線牢固。

　　三、線槽布纜

　　1.選擇線槽布放路由。為了不影響美觀，皮線光纜應盡量沿踢腳線、門框等布放線槽，并選擇彎角較少，且墻壁平整、光滑的路由（能夠使用雙面膠固定線槽）。

　　2.選擇線槽安裝方式（雙面膠粘帖方式或螺釘固定方式）。

　　3.在采用雙面膠粘帖方式時，應用布擦拭線槽布放路由上的墻面，使墻面上沒有灰塵和垃圾，然后將雙面膠帖在線槽及其配件上，并粘帖固定在墻面上。

　　4.在采用螺釘固定方式時，應根據線槽及其配件上標注的螺釘固定位置，將線槽及其配件固定在墻面上，一般1米直線槽需用3個螺釘進行固定。

　　5.根據現場的實際情況對線槽及其配件進行組合，在切割直線槽時，由于線槽蓋和底槽是配對的，一般不宜分別處理線槽蓋和底槽。

　　6.把皮線光纜布放入線槽，關閉線槽蓋時應注意不要把皮線光纜夾在底槽上。

　　7.確認線槽蓋嚴實后，用布擦去作業時留下的污垢。

　　四、穿放暗管布纜

　　1.根據設備（光分路器、ONU）的安裝位置，以及入戶暗管和戶內管的實際布放情況，查找、確定入戶管孔的具體位置。

　　2.先嘗試把皮線光纜直接穿放入暗管，如能穿通，即穿纜工作結束，至步驟8。

　　3.無法直接穿纜時，應使用穿管器。如穿管器在穿放過程中阻力較大，可在管孔內倒入適量的潤滑劑或者在穿管器上直接涂上潤滑劑，再次嘗試把穿管器穿入管孔內，如能穿通，至步驟6。

　　4.如在某一端使用穿管器不能穿通的情況下，可從另一端再次進行穿放，如還不能成功，應在穿管器上做好標記，將牽引線抽出，確認堵塞位置，向用戶報告情況，重新確定纜方式。

　　5.當穿管器順利穿通管孔后，把穿線器的一端與皮線光纜連接起來，制作合格的皮線光纜牽引端頭（穿管器牽引線的端部和皮線光纜端部相互纏繞20cm，并用絕緣膠帶包扎，但不要包得太厚），如在同一管孔中敷設有其他線纜，宜使用潤滑劑，以防止損傷其他線纜。

　　6.將皮線光纜牽引入管時的配合是很重要的，應由二人進行作業，雙方必須相互間喊話，例如牽引開始的信號、牽引時的互相間口令、牽引的速度以及皮線光纜的狀態等。由于牽引端的作業人員看不到放纜端的作業人員，所以不能勉強硬拉皮線光纜。

　　7.將皮線光纜牽引出管孔后，應分別用手和眼睛確認皮線光纜引出段上是否有凹陷或損傷，如果有損傷，則放棄穿管的施工方式。

　　8.確認皮線光纜引出的長度，剪斷皮線光纜。注意千萬不能剪得過短，必須預留用于制作光纖機械接續連接插頭的長度。

　　五、波紋管布纜

　　1.選擇波紋管布放路由，波紋管應盡量安裝在人手無法觸及的地方，且不要設置在有損美觀的位置，一般宜采用外徑不小于25mm的波紋管。

　　2.確定過路盒的安裝位置，在住宅單元的入戶口處以及水平、垂直管的交叉處設置過路盒；當水平波紋管直線段長超過30m或段長超過15m并且有2個以上的90°彎角時，應設置過路盒。

　　3.安裝管卡并固定波紋管，在路由的拐角或建筑物的凹凸處，波紋管需保持一定的弧度后安裝固定，以確保皮線光纜的彎曲半徑和便于皮線光纜的穿放。

　　4.在波紋管內穿放皮線光纜（在距離較長的波紋管內穿放皮線光纜時可使用穿管器）。

　　5.連續穿越二個直線過路盒或通過過路盒轉彎以及在入戶點牽引皮線光纜時，應把皮線光纜抽出過路盒后再行穿放。

　　6.過路盒內的皮線光纜不需留有余長，只要滿足皮線光纜的彎曲半徑即可。皮線光纜穿通后，應確認過路盒內的皮線光纜沒有被擠壓，特別要注意通過過路盒轉彎處的皮線光纜。

　　7.關閉各個過路盒的蓋子。

　　六、墻體開孔與皮線光纜穿放

　　1.根據入戶皮線光纜的敷設路由，確定其穿越墻體的位置。一般宜選用已有的弱電墻孔穿放皮線光纜，對于沒有現成墻孔的建筑物應盡量選擇在隱蔽且無障礙物的位置開啟過墻孔。

　　2.判斷需穿放皮線光纜的數量（根據住戶數），選擇墻體開孔的尺寸,一般直徑為10mm的孔可穿放2條皮線光纜。

　　3.根據墻體開孔處的材質與開孔尺寸選取開孔工具（電鉆或沖擊鉆）以及鉆頭的規格。

　　4.為防止雨水的灌入，應從內墻面向外墻面并傾斜10°進行鉆孔。

　　5.墻體開孔后，為了確保鉆孔處的美觀，內墻面應在墻孔內套入過墻套管或在墻孔口處安裝墻面裝飾蓋板。

　　6.如所開的墻孔比預計的要大，可用水泥進行修復，應盡量做到洞口處的美觀。

　　7.將皮線光纜穿放過孔，并用纏繞管包扎穿越墻孔處的皮線光纜，以防止皮線光纜裂化。

　　8.皮線光纜穿越墻孔后，應采用封堵泥、硅膠等填充物封堵外墻面，以防雨水滲入或蟲類爬入。

　　9.皮線光纜穿越墻體的兩端應留有一定的弧度，以保證皮線光纜的彎曲半徑。
